माइक्रो स्विच 5a 125 250v

माइक्रो स्विच 5a 125 250vएक सानो स्न्याप एक्शन स्विच हो जुन 125 v AC र 250 v AC को साथ निर्दिष्ट अपरेटिङ सीमाहरूमा अधिकतम 5a सम्म विद्युतीय सर्किटहरू स्विच गर्न र बन्द गर्न प्रयोग गरिन्छ। यो सामान्यतया इलेक्ट्रोनिक उपकरणहरू, नियन्त्रण प्रणालीहरू, भेन्डिङ मेसिनहरू, कार्यालय उपकरणहरू, ढोका र आवरणहरू, उपकरणहरू, आदिमा प्रयोग गरिन्छ।

अवस्थित मूल्याङ्कन बाहेक, लोड प्रकार, एक्चुएटर प्रकार, बल, टर्मिनलहरूको कन्फिगरेसन, आयामहरू, र वातावरणीय अवस्थाहरू तपाईंले कम्पोनेन्टहरूका लागि योजना गरिरहनुभएको प्रयोगको लागि उपयुक्त छन् भनी प्रमाणित गर्नुहोस्।

5A 125/250VAC को अर्थ के हो?

पदनाम "5A 125/250VAC" ले सामान्यतया संकेत गर्दछ कि स्विचले 125 भोल्ट AC वा 250 भोल्ट AC को भोल्टेजमा अधिकतम 5 amps व्यवस्थापन गर्न सक्छ यदि निर्माता द्वारा सिफारिस गरिएको उपयुक्त लोडको साथ प्रयोग गरिन्छ।
यो विनिर्देश सामान्यतया प्रतिरोधी भारहरूमा लागू हुन्छ।

मोटर्स, सोलेनोइड्स, कम्प्रेसर, बत्ती, ट्रान्सफर्मर र इलेक्ट्रोनिक पावर सप्लाई इकाइहरू जस्ता यन्त्रहरूले उच्च इनरश करेन्ट वा बिजुली आर्किङ अनुभव गर्न सक्छन्। यस्तो अवस्थामा फरक लोड रेटिङ वा उपयुक्त दमन यन्त्रको अनुप्रयोगको साथ उपकरणहरू प्रयोग गर्न आवश्यक हुन सक्छ।

यसले AC रेटिङलाई जनाउँछ। यद्यपि, यसले ग्यारेन्टी गर्दैन कि स्विच 125VDC वा 250VDC मा प्रयोगको लागि स्वीकृत छ। अगाडि बढ्नु अघि सँधै असाइन गरिएको डाटाशीटमा फरक DC रेटिङ खोज्नुहोस्।

माइक्रो स्विच कसरी काम गर्छ?

माइक्रो स्विचले स्न्याप-एक्शन मेकानिज्मलाई रोजगार दिन्छ। एक्ट्युएटर सही स्थानमा पुगेपछि, भित्री वसन्तले द्रुत रूपमा सम्पर्क अवस्था परिवर्तन गर्दछ। त्यसकारण, यसले यसको न्यूनतम गति र निरन्तर सञ्चालन बिन्दुको बावजुद स्विचको उत्कृष्ट विश्वसनीयतालाई अनुमति दिन्छ।

सामान्य प्रकारका एक्चुएटरहरू मध्ये प्लन्जर, हिङ्ग लिभर, रोलर लिभर र सिमुलेटेड रोलर हुन्। उपयुक्त प्रकारको एक्चुएटर उपलब्ध ठाउँ, आन्दोलनको दिशा, र प्रक्रियाको लागि आवश्यक बल र दूरीको आधारमा चयन गरिन्छ।

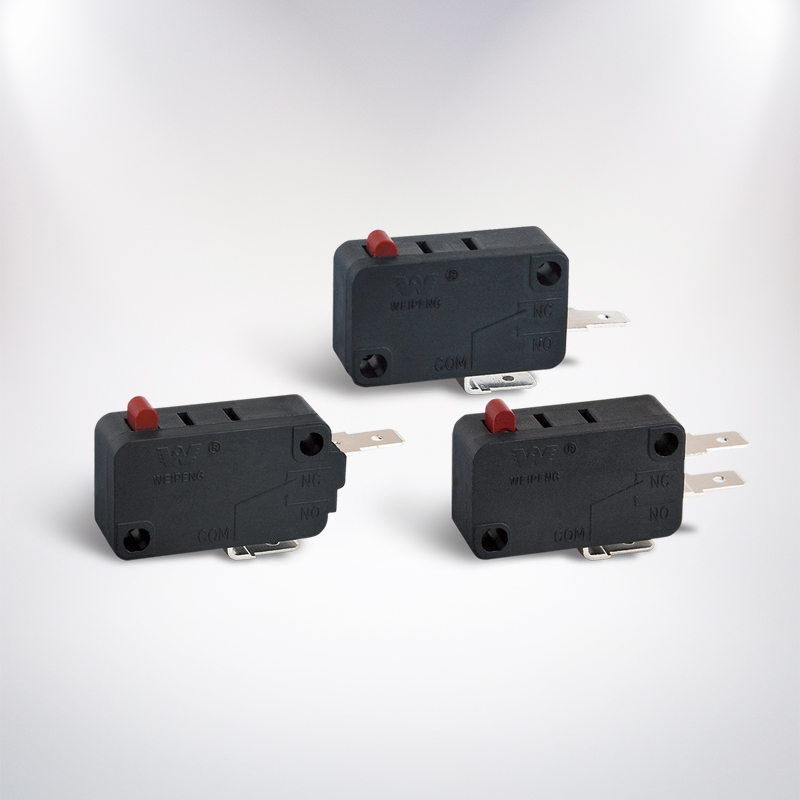

SPDT टर्मिनल कन्फिगरेसन

धेरै 5A मोडेलहरू SPDT मोडमा काम गर्छन् (एकल पोल डबल थ्रो)। SPDT मा साझा टर्मिनलहरू COM, NC, र NO हुन्।

जब सर्किट एक्चुएटरको थिचेर सक्रिय हुन्छ, NO सँग संयोजनमा COM प्रयोग गर्नुहोस्। अर्कोतर्फ, सर्किट स्ट्यान्डबाइ अवस्थामा बन्द रहँदा, र एक्चुएटर संलग्न हुँदा खुला हुँदा NC सँग संयोजनमा COM प्रयोग गर्नुहोस्। तारिङ प्रक्रिया अघि वास्तविक स्विचमा लेबलिङ प्रमाणित गर्न निश्चित हुनुहोस्।

एक संवेदनशील माइक्रो स्विच के हो?

एक माइक्रो स्विच जुन संवेदनशील छ एकदम कम बल संग काम गर्दछ। हल्का ढोका, प्लास्टिक ट्याब, सानो संयन्त्र, वा सीमित आन्दोलनको मद्दतले स्विचलाई सक्रिय गर्दा यो उपयोगी हुन्छ।

संवेदनशीलता हालको मूल्याङ्कन भन्दा बढी द्वारा निर्धारण गरिन्छ। निम्न विनिर्देशहरू जाँच गर्नुहोस्:

• परिचालन बल र रिलीज बल
• Pretravel र overtravel
• सञ्चालन स्थिति
• एक्चुएटर प्रकार र लम्बाइ
• मेकानिकल र बिजुली जीवन

रोलर लीभरको प्रयोगले बाह्य प्रणालीबाट आवश्यक प्रयासलाई कम गर्न सक्छ। यद्यपि, अनुचित पङ्क्तिबद्धताले पार्श्व तनाव र प्रारम्भिक विफलता निम्त्याउन सक्छ। यसले राम्रोसँग काम गर्नुपर्छ, यसको ओभरट्राभल स्पेसिफिकेशन नाघेर काम गर्नुपर्छ।

5A, 10A, 16A, र 21A माइक्रो स्विचहरू

माइक्रो स्विचहरू हालको मूल्याङ्कनका विभिन्न संस्करणहरूमा निर्मित छन्, अर्थात् 5A, 10A, 16A, र 21A। उच्च हालको मूल्याङ्कन सही विकल्प होइन; यो सर्वोपरि छ कि स्विच अनुप्रयोग भोल्टेज, लोड प्रकार, मापन, टर्मिनल को प्रकार र मापदण्ड संग लाइन मा रहनु पर्छ।

जब तपाइँ 125V र 250V मा 5A मा मूल्याङ्कन गरिएको माइक्रो स्विच हेर्दै हुनुहुन्छ 10A, 16A, र 21A मा मूल्याङ्कन गरिएका अन्य मोडेलहरूसँग तपाइँले केवल मूल्याङ्कन हेर्नुको सट्टा सबै विशिष्टताहरू तुलना गर्नुपर्छ। उच्च मूल्याङ्कन गरिएको स्विच माउन्टिङ होल, एक्ट्युएटर यात्रा, टर्मिनल स्थिति र सम्पर्क आयामहरू जस्ता डिजाइन सुविधाहरूमा कम मूल्याङ्कन गरिएका मोडेलहरू भन्दा फरक हुन सक्छ।

लोड र सुरक्षा विचारहरू

लोड जडान गर्नु अघि, यो सामान्य प्रवाह मात्र होइन तर इनरश वा स्टार्टअप करन्ट पनि पहिचान गर्न आवश्यक छ। प्रतिरोधात्मक भारहरू सामान्यत: आगमनात्मक वा क्यापेसिटिव भारहरू भन्दा व्यवहार गर्न धेरै सजिलो हुन्छन्। मोटर र सोलेनोइडहरूले स्पार्कहरू उत्पन्न गर्न सक्छन् जसले सम्पर्कहरूलाई हानि पुर्‍याउन सक्छ यद्यपि सामान्य प्रवाह 5 A भन्दा कम छ।

मुख्य अनुप्रयोगहरूमा, उपयुक्त इन्सुलेशन, ओभरलोड सुरक्षा, मेकानिकल सुरक्षा र घेरा प्रयोग गर्नुपर्छ। स्विचको उचित स्थापना सामान्यतया गरिनु पर्छ ताकि यसले उपकरणको डिजाइन र स्थानीय बिजुली नियमहरू द्वारा तोकिए बमोजिम कन्डक्टिङ तार तोड्छ।

यस सम्बन्धमा स्थापना वा परीक्षण कार्य गर्नु अघि, मुख्य आपूर्ति विच्छेद गर्नुहोस्। मुख्य भोल्टेजको तार या त पूरा गरिनुपर्छ वा योग्य पेशेवरद्वारा निरीक्षण गर्नुपर्छ।

माउन्टिङ र स्थापना सुझावहरू

अर्डर गर्नु अघि सधैं शरीरको आयामहरू, माउन्टिङ-होल स्पेसिङ, एक्चुएटरको उचाइ, टर्मिनल प्रकार, र सञ्चालन स्थिति जाँच गर्नुहोस्। मिल्दोजुल्दो देखिने स्विचहरू आदानप्रदान योग्य छैनन्।

एक्चुएटरलाई सही दिशामा थिच्नु पर्छ र निर्माताले अन्यथा संकेत नगरेसम्म यसलाई कडा मेकानिकल स्टपको रूपमा प्रयोग गर्नु हुँदैन। अत्यधिक प्रभाव, साइड प्रेसर, आर्द्रता, आर्द्रता, र कम्पनहरू बेवास्ता गर्नुपर्छ।

त्यहाँ विभिन्न प्रकारका सामान्यतया प्रयोग हुने टर्मिनलहरू छन्; तिनीहरूमा सोल्डर टर्मिनलहरू, द्रुत जडान ट्याबहरू, PCB पिनहरू र तार टर्मिनलहरू समावेश छन्। प्रयोग गरिएको असेंबली प्रविधि र ठाउँको उपलब्धताको आधारमा शैली छनौट गर्न सकिन्छ।

कसरी सही मोडेल छनौट गर्ने

खरिद गर्नु अघि यो चेकलिस्ट प्रयोग गर्नुहोस्:

• AC वा DC भोल्टेज र वास्तविक लोड वर्तमान पुष्टि गर्नुहोस्।
• लोड प्रतिरोधी, आगमनात्मक, क्यापेसिटिव, मोटर, वा बत्ती हो कि भनेर पहिचान गर्नुहोस्।
• सर्किट अनुसार SPDT, SPST-NO, वा SPST-NC चयन गर्नुहोस्।
• आवश्यक परिचालन बल र एक्चुएटर शैली छनोट गर्नुहोस्।
• माउन्टिंग आयामहरू र टर्मिनल स्थितिहरू तुलना गर्नुहोस्।
• अपरेटिङ तापक्रम, सील, बिजुली जीवन, र अनुमोदनहरू जाँच गर्नुहोस्।
• सही भाग नम्बरको लागि आधिकारिक डाटाशीट अनुरोध गर्नुहोस्।

FAQ: संवेदनशील माइक्रो स्विच SPDT 5A 125/250VAC

एक संवेदनशील माइक्रो स्विच SPDT 5A 125/250VAC के हो?

स्विच एक सामान्य टर्मिनल र दोहोरो आउटपुटको साथ कम बल र स्न्याप-एक्शन उपकरण हो। यसको अधिकतम वर्तमान मूल्याङ्कन 5A हो जब नियन्त्रित अवस्थाहरूमा सञ्चालन हुन्छ।

के म यसलाई 250VDC को लागि प्रयोग गर्न सक्छु?

होइन, जबकि 125/250 VAC को मार्किङले AC रेटिङलाई प्रतिनिधित्व गर्छ, यसले DC भोल्टेजको लागि मूल्याङ्कन गर्दैन। सधैं उल्लेख गरिएको DC भोल्टेज र हालको मूल्याङ्कन भएको स्विच खोज्नुहोस्।

NO र NC मा के फरक छ?

सामान्यतया खुला स्विचले स्विचमा केहि थिच्दा बिजुली प्रवाह गर्न अनुमति दिन्छ, जबकि सामान्य रूपमा बन्द स्विचले एक्ट्युएटर थिच्दा बिजुली प्रवाह गर्न अनुमति दिन्छ।

के 5A माइक्रो स्विचले मोटरलाई नियन्त्रण गर्न सक्छ?

यद्यपि मोटरको वर्तमान 5A अन्तर्गत छ, स्विचले सही रूपमा काम नगर्न सक्छ। स्विचको क्षमता भन्दा बढि हुन सक्ने सुरुआती वर्तमान र प्रेरक आर्किङ पहिचान गर्नुहोस्। मोटरको लोड क्षमताको मूल्याङ्कन गर्नुहोस् वा रिले वा कन्ट्याक्टर प्रयोग गर्नुहोस्।

के म 16A वा 21A मोडेलको साथ 5A स्विच बदल्न सक्छु?

प्रतिस्थापनको आयाम, एक्ट्युएटर आन्दोलन, टर्मिनल व्यवस्था, सम्पर्क व्यवस्था, भोल्टेज मूल्याङ्कन, र प्रमाणीकरणको सन्दर्भमा एउटै साइज भएमा मात्र हुन्छ। एक ठूलो शक्ति मूल्याङ्कन आफैमा पर्याप्त छैन।

माइक्रो स्विच कति लामो समय सम्म रहन्छ?

उत्पादनको जीवन लोड, सन्देशको आवृत्ति, पङ्क्तिबद्धता, वातावरण र स्थापनाको गुणस्तरद्वारा निर्धारण गरिन्छ। मेकानिकल र विद्युतीय जीवन फरक शब्दहरू हुन्; तसर्थ विद्युतीय जीवन विशिष्टताहरू वास्तविक लोडको सन्दर्भमा तदनुसार पालना गर्नुपर्छ।

निष्कर्षमा, दमाइक्रो स्विच 5a 125 250vयदि लोड र मेकानिकल प्यारामिटरहरू उपयुक्त छन् भने सानो आकारको AC नियन्त्रण र स्थिति-सेन्सिङ प्रणालीहरूको लागि एक व्यवहार्य विकल्प हो। स्पेसिफिकेशनहरू प्रमाणित गर्नुहोस्, SPDT को लागि सही टर्मिनल र एक्चुएटर छनोट गर्नुहोस्, र महत्त्वपूर्ण इनरश करन्ट भएका वा इलेक्ट्रोमेकानिकल अनुप्रयोगहरूको माग गर्ने उपकरणहरूको लागि रिले वा हेभी-ड्युटी समाधान प्रयोग गर्न रिसोर्ट गर्नुहोस्।
