लाइटेड रकर स्विच: प्रकार, तार, र खरीद गाइड

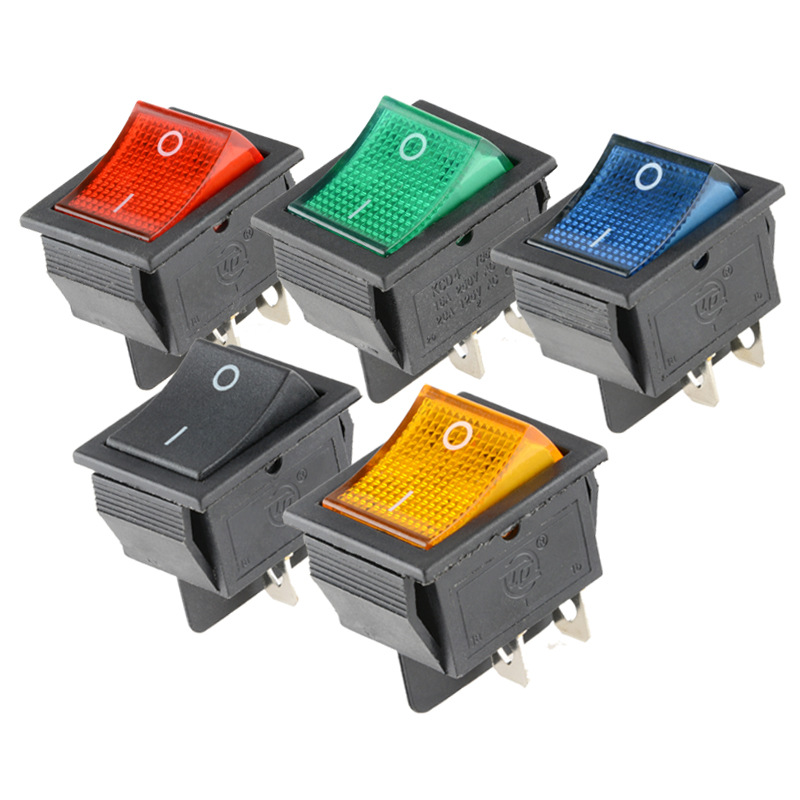

एक प्रबुद्ध रकर स्विचले एक प्रकारको अन/अफ स्विचको रूपमा कार्य गर्दछ जुन LED वा नियोन लाइटसँग समावेश गरिएको हुन्छ, जसले स्विच अन/अन स्थितिमा छ वा सजिलैसँग छैन भनेर संकेत गर्दछ। यसको सूचकको कारण, रकर स्विच अँध्यारो वा अव्यवस्थित नियन्त्रण प्यानलहरूमा पनि स्पष्ट रूपमा देखिन्छ। प्रबुद्ध रकर स्विचहरूले कार, डुङ्गा, आरभी, बाइक, घरेलु उपकरणहरू, औद्योगिक मेसिनहरू, विद्युतीय नियन्त्रण प्रणालीहरू, इत्यादिमा धेरै अनुप्रयोगहरूमा तिनीहरूको उपयोगिता फेला पारेको छ।

कम भोल्टेज सर्किट र उच्च भोल्टेज क्षेत्रहरूमा प्रबुद्ध रकर स्विचहरू प्रयोग गर्न सम्भव छ। एकले 12V स्विचहरू सामना गर्न सक्छ जुन अटोमोटिभ अनुप्रयोगहरूमा प्रयोग गरिन्छ साथै घर र उद्योगहरूमा प्रयोगको लागि 120V एसी स्विचहरू। उपयुक्त प्रकार छनौट गर्दा, प्रणालीको भोल्टेज, हालको मूल्याङ्कन, लोडको प्रकार, टर्मिनल व्यवस्था, स्विचको आकार, र स्थापनाको क्षेत्र स्थापना गर्न आवश्यक छ।

के हो एउज्यालो रकर स्विच?

रकर स्विच ए बाट बनेको छरकिङ मेकानिजम जसले विद्युतीय सर्किट सक्रिय गर्न सक्छ। रकर स्विच अन स्थितिमा धकेलिएको छ, र बिजुली आपूर्तिले संचालित उपकरणमा जडान गर्दछ। यसबाहेक, स्विचमा बिल्ट-इन LED वा नियोन छ जसले पावर अन भएको संकेत गर्दछ।

यन्त्रको डिजाइन र सेटअपको आधारमा स्विचले यसले पावर प्राप्त गरिरहेको छ, सक्रिय छ वा अर्को सर्किट चलिरहेको छ कि छैन भनेर संकेत गर्न सक्छ। प्रकारको आधारमा स्विच जडान गर्ने विभिन्न तरिकाहरू छन्। यद्यपि, स्थापना सुरु गर्नु अघि निर्माताबाट तारिङ निर्देशनहरू र मार्करहरू परामर्श गर्न निश्चित गर्नुहोस्।

लाइटेड रकर स्विचहरूको सामान्य प्रकार

दुई-टर्मिनल रकर स्विचहरू

दुई-टर्मिनल स्विच साधारण अन र अफ मोडमा सञ्चालन गर्न डिजाइन गरिएको छ। सामान्यतया भन्नुपर्दा, यस प्रकारको स्विचिङ यन्त्रले लोड र बिजुली आपूर्ति सर्किट दुवैसँग जडान गर्दछ र ऊर्जावान हुँदा LED उज्यालो गर्न सक्छ। केहि LED प्रकारहरू polarity द्वारा प्रभावित हुन्छन्, त्यसैले जडानहरू तल वर्णन गरिनु पर्छ।

तीन-टर्मिनल रकर स्विचहरू

तीन-टर्मिनल डिजाइनहरू विद्युतीय ऊर्जा, स्विच गर्न मिल्ने संकेतहरू, र ग्राउन्डिङको लागि जडानको इनपुटको लागि प्रावधानद्वारा विशेषता छन्। ग्राउन्ड जडानको लागि छुट्टै टर्मिनल भएको परिणामको रूपमा, विचाराधीन सूचकले समस्या बिना काम गर्न सक्छ। यस प्रकारको डिजाइन प्रायः अटोमोबाइल र डुङ्गाहरूमा प्रयोग गरिन्छ।

चार- र पाँच-टर्मिनल रकर स्विचहरू

4 र 5 टर्मिनल स्विचहरूले स्वतन्त्र प्रकाश, डबल-पोल स्विचिङ वा धेरै आउटपुटहरू प्रदान गर्न सक्छन्। तिनीहरू अधिक परिष्कृत नियन्त्रण हेडहरूको लागि उपयुक्त छन्, यद्यपि उचित तारहरू सर्किटको आन्तरिक कन्फिगरेसनमा निर्भर गर्दछ। तसर्थ, मानक टर्मिनल स्थानहरू मार्फत तारिङ प्रक्रियालाई सरल बनाउनुको सट्टा दिइएको रेखाचित्र पालना गर्नुपर्छ।

SPST, SPDT, र DPDT कन्फिगरेसनहरू

SPST स्विचमा एउटा मात्र एकल सर्किट पूरा गर्ने र यसलाई अनबाट अफमा मात्र स्विच गर्ने क्षमता छ। SPDT स्विचले एउटा इनपुट अन गर्छ र दुई आउटपुटमा काम गर्छ। DPDT स्विचहरू दुई सर्किटहरूमा काम गर्छन् र इनपुटहरू चयन गर्न वा ध्रुवता उल्टाउन सक्षम छन्। SPST स्विच सामान्य अनुप्रयोगहरूको लागि प्रयोग गरिने स्विचको सबैभन्दा सामान्य रूप हो, जस्तै बत्ती खोल्ने।

के हो एउज्यालो रकर स्विच12V को लागि प्रयोग गरियो?

एक 12-भोल्ट रकर स्विच रोशनीको साथ 12-भोल्ट प्रत्यक्ष-करन्ट (DC) आपूर्तिको साथ विद्युतीय सर्किटहरूमा प्रयोगको लागि डिजाइन गरिएको छ। सामान्य अनुप्रयोगहरू समावेश छन्:

• मोटर वाहन र मोटरसाइकल प्रकाश
• एलईडी लाइट बारहरू र कार्य बत्तीहरू
• कूलिंग फ्यान र पानी पम्पहरू
• डुङ्गा र RV सामानहरू
• ड्यासबोर्ड र नियन्त्रण प्यानल उपकरण
• ब्याट्रीबाट चल्ने विद्युतीय प्रणालीहरू

12V मानकले स्विचको लागि माथिल्लो वर्तमान सीमा तोक्दैन। यो भन्न सकिन्छ, उदाहरणका लागि, स्विचले 20A को वर्तमानमा 12V पावरमा काम गर्न सक्छ। यद्यपि, सुरु गर्दा, मोटरहरू र पम्पहरू जस्ता निश्चित मेसिनहरूले अधिक प्रवाह तान्न सक्छ। यस उद्देश्यका लागि, उच्च प्रवाह वा आगमनात्मक भारहरू नियन्त्रण गर्न उचित रिलेहरू प्रयोग गर्नुपर्छ।

कसरी सही लाइट रकर स्विच छनौट गर्ने

भोल्टेज र हालको मूल्याङ्कन जाँच गर्नुहोस्

सर्किटको भोल्टेज र वर्तमानसँग ठीकसँग काम गर्ने स्विच चयन गर्नुहोस्। उदाहरण को लागी, 12V DC को रेटिङ भएको स्विच 120V वा 230V AC को भोल्टेज भएको सर्किटको लागि प्रयोग गर्नु हुँदैन। सामान्य अपरेटिङ करन्टको अतिरिक्त, एकले लोडको सुरु वा इनरश करन्टलाई पनि विचार गर्नुपर्छ।

लोड प्रकारलाई विचार गर्नुहोस्

विद्युतीय मोटर, पम्प, तताउने यन्त्रहरू, बत्ती बल्बहरू र एलईडी ड्राइभरहरूले स्विचहरूमा विभिन्न भारहरू लगाउँछन्। केवल प्रतिरोधी भारहरू विचार गर्ने मूल्याङ्कनहरू विद्युतीय मोटरहरू जस्ता आगमनात्मक भारहरूमा लागू नहुन सक्छ। स्विचहरूको छनोट तिनीहरूले ह्यान्डल गर्नुपर्ने भार अनुसार हुनुपर्छ।

माउन्टिङ आयामहरू पुष्टि गर्नुहोस्

अर्डर गर्नु अघि, प्यानल कटआउटको मापन साथै प्यानलको मोटाई, होल्डिङ ट्याबको स्थिति, र प्यानलको पछाडिबाट क्लियरेन्सहरू जाँच गर्न सुनिश्चित गर्नुहोस्। एउटा स्विच अगाडिको कटआउटमा जान सक्छ तर अझै अन्य भागहरू र तारहरूसँग टक्कर हुन सक्छ।

सूचक निर्दिष्टीकरण समीक्षा गर्नुहोस्

LED संकेतकहरूको पावर खपत धेरै कम छ, त्यसैले तिनीहरू सामान्यतया 12V प्रणालीहरूमा प्रयोग गरिन्छ। सुनिश्चित गर्नुहोस् कि LED मा एक आन्तरिक प्रतिरोधक छ र यसको ध्रुवता छ कि छैन भनेर प्रमाणित गर्नुहोस्। फरक भोल्टेजको साथ स्विच प्रयोग गर्दा सूचक गलत उन्मुख हुन सक्छ।

पर्यावरण संरक्षण विचार गर्नुहोस्

हामीले बाहिर, घर भित्र, समुद्री वातावरणमा वा धुलो र कम्पन भएको वातावरणमा प्रयोग गरिने अवस्थामा चिस्यानलाई प्रतिरोध गर्ने र खियालाई रोक्न सक्ने क्षमता भएका स्विचहरू चयन गर्नुपर्छ।

तपाइँ कसरी लाइट रकर स्विच तार गर्नुहुन्छ?

लाइट गरिएको रकर स्विचको तारिङले टर्मिनल र लेआउटको संख्या सहित विशेष स्विचको विशिष्टताहरू पहिचान गर्न समावेश गर्दछ। काम सुरु गर्नु अघि सधैं बिजुली आपूर्ति काट्नुहोस् र प्रत्येक टर्मिनललाई सही रूपमा पहिचान गर्नुहोस्। पावर मेन्स जडान योग्य प्राविधिक द्वारा मात्र प्रदर्शन गर्नुपर्छ।

ठेठ तीन-टर्मिनल 12V तारिङ

फ्यूज गरिएको सकारात्मक आपूर्ति -> पावर वा इनपुट टर्मिनल
स्विच आउटपुट -> लोडको सकारात्मक टर्मिनल
प्रणाली नकारात्मक -> ग्राउन्ड टर्मिनल र लोड नकारात्मक

स्वीच खोल्ने बित्तिकै लोडमा बिजुली उपलब्ध हुनेछ, संकेतक सक्रिय भएको संकेत गर्दछ। फ्युजलिङ्कलाई आपूर्तिको छेउमा माउन्ट गरिनुपर्छ, अर्थात् ब्याट्री। फ्यूजको मान पनि तारको प्रकार र सर्किटको विशिष्टतासँग मेल खानुपर्छ।

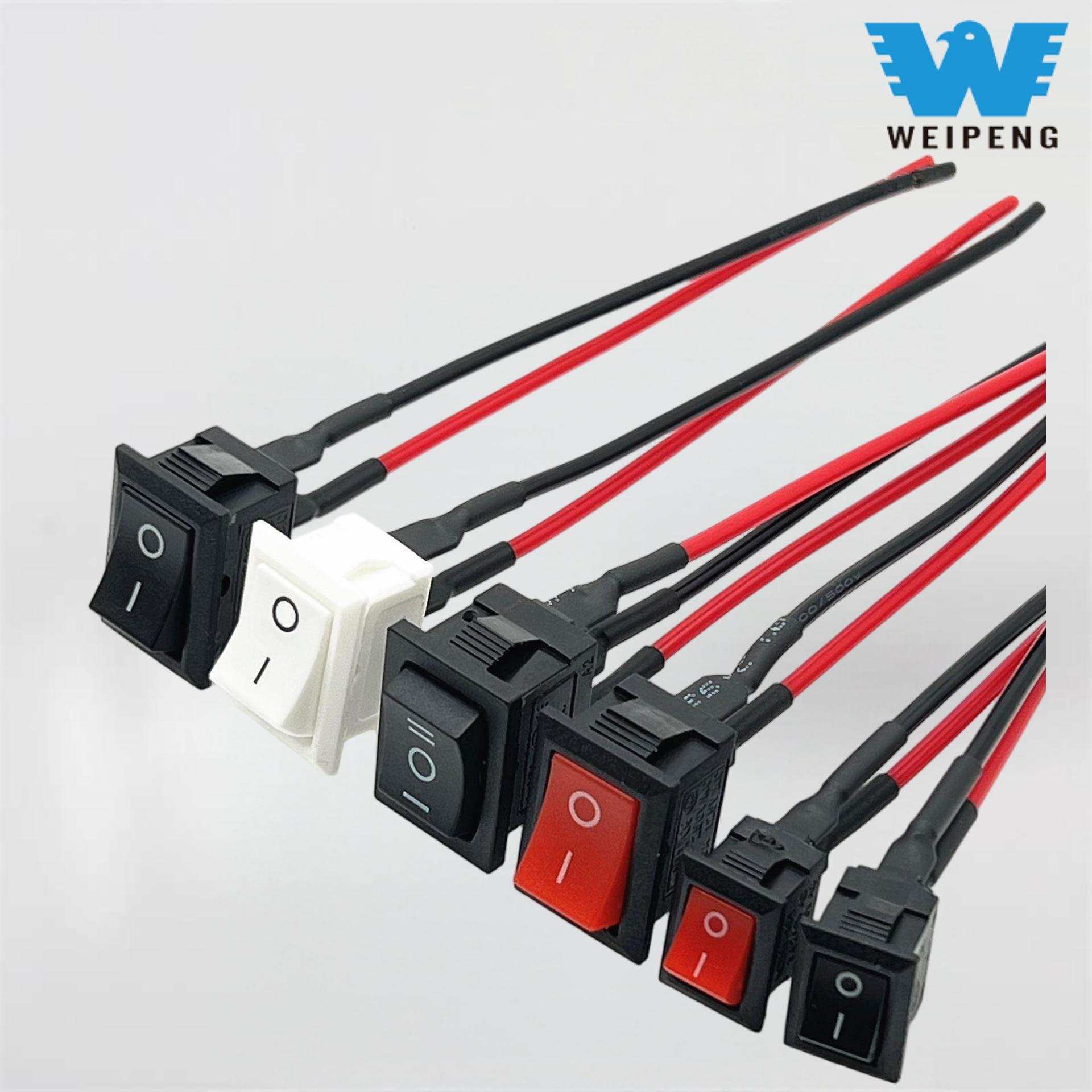

सामान्य दुई-टर्मिनल तार

सकारात्मक आपूर्ति -> स्विच टर्मिनल १
स्विच टर्मिनल 2 -> लोड सकारात्मक
लोड नकारात्मक -> प्रणाली नकारात्मक

जब स्विचमा ध्रुवता-संवेदनशील एलईडी समावेश हुन्छ, सकारात्मक र नकारात्मक नेतृत्वहरू सही रूपमा जडान गर्न महत्त्वपूर्ण छ। लीडहरू उल्टो भएको घटनामा, स्विचले सही रूपमा काम गर्नेछ भन्ने तथ्यको बावजुद LED सक्रिय हुनेछैन।

तार र सुरक्षा विचारहरू

उचित हालको रेटिङको साथ आउने तार प्रयोग गर्नुहोस् र सबै जडानहरू सुरक्षित छन् भनी ग्यारेन्टी गर्न इन्सुलेटेड टर्मिनलहरू साथै तातो संकुचन ट्युबिङको प्रयोग गर्नुहोस्। तीखा कुनाहरू, उच्च ताप स्रोतहरू, वा आन्दोलन सिर्जना गर्न सक्ने क्षेत्रहरू नजिक तारहरू नजानुहोस्। सवारी साधनहरूको लागि, तारिङ हार्नेस पनि कम्पन र घर्षणको सम्पर्कमा छैन भनेर जाँच गर्नुहोस्। सामुद्रिक तारहरूका लागि, जडानकर्ताहरू साथै प्रयोग गरिएका तारहरू क्षयरहित छन् भनी सुनिश्चित गर्नुहोस्।

लाइट स्विच गरिएको रकरले सर्किट ब्रेकर, सही ग्राउन्ड वा फ्यूजको प्रतिस्थापनको रूपमा काम गर्दैन। यदि स्वीच धेरै तातो, पग्लिने, रङ्ग लाग्ने, स्पार्क गर्ने वा पोलेको गन्ध उत्सर्जन गर्ने भएमा, यो विद्युतीय गल्तीको सङ्केत हुनसक्ने हुनाले यसलाई बन्द गरिनु पर्छ, जस्तै कि अत्यधिक करेन्ट, ढिलो जडान, त्रुटिपूर्ण सम्पर्कहरू, वा तारहरू भार ह्यान्डल गर्न धेरै पातलो छन्।

सामान्यउज्यालो रकर स्विचसमस्याहरू

सूचक उज्यालो गर्दैन

केही सामान्य कारणहरू ध्रुवता उल्टाउनु, ग्राउन्ड जडान नहुँदा, टर्मिनलहरू पहिचान गर्नमा त्रुटि, वा फरक भोल्टेजको लागि डिजाइन गरिएको सूचक प्रयोग गर्नु हो। स्थापना कार्यलाई निर्माताको तारिङ रेखाचित्रसँग सही रूपमा तुलना गर्नुहोस् र सही टर्मिनलहरूमा भोल्टेज अवस्थित छ भनी प्रमाणित गर्नुहोस्।

लोडले काम गर्छ तर सूचकले गर्दैन

यदि स्विच सम्पर्कहरू राम्रोसँग सञ्चालन गरिएको छ भने पनि, यो उपकरणमा छुट्टै ग्राउन्ड वा बिजुली आपूर्ति छ कि छैन भनेर जाँच गर्न समान रूपमा महत्त्वपूर्ण छ। साथै, एकाइमा प्रकाश स्रोत छ कि छैन जाँच गर्नुहोस् जुन अरूबाट अलग कार्य गर्दछ।

स्विच बन्द हुँदा सूचक सक्रिय रहन्छ

केही स्विच मोडेलहरू तिनीहरूको इनपुटमा पावर उपस्थित हुँदा तिनीहरू उज्यालो हुने तरिकामा काम गर्छन्। यो व्यवहार त्यो विशेष उपकरणको लागि सामान्य हुन सक्छ। स्विच प्रतिस्थापन गर्नु अघि, स्विच सूचक सर्किट जाँच गर्न निश्चित गर्नुहोस्।

सूचक फ्लिकर वा स्विच तातो हुन्छ

ढिलो जडानहरू, भोल्टेज ड्रप, उच्च वर्तमान प्रवाह, वा अनुपयुक्त भारहरू जस्ता समस्याहरूले फ्लिकरिंग र अधिक तातो हुन सक्छ। यो सर्किट विच्छेदन र स्विचको मूल्याङ्कन, तार आकार, र कसरी यन्त्र जडान र लोड छ भनेर जाँच गरेर अनुसन्धान गर्नुपर्छ। आवश्यक भएमा, मोटर, पम्प, वा उच्च प्रवाहहरू तान्ने अन्य भारहरूको लागि रिलेको प्रयोग आवश्यक हुन सक्छ।

बारम्बार सोधिने प्रश्नहरू

के उज्यालो रकर स्विचलाई ग्राउन्ड तार चाहिन्छ?

सधैं यस्तो अवस्था हुँदैन। दुई-टर्मिनल प्रकारका मिटरहरूको मामलामा, तिनीहरूले तिनीहरूको सूचक आन्तरिक रूपमा जडान गर्छन्, जसको अर्थ कुनै छुट्टै ग्राउन्डिङ आवश्यक छैन। तीनवटा टर्मिनल भएका मोडेलहरूको सधैं आफ्नै ग्राउन्ड पोइन्ट हुनुपर्छ। सँधै सम्बन्धित टर्मिनलहरू र उत्पादनहरूको विशिष्टताहरू प्रमाणित गर्नुहोस्।

के 12V लाइट गरिएको रकर स्विचले एलईडी बत्तीहरू नियन्त्रण गर्न सक्छ?

यो दाबी मान्य छ किनकि स्विचको मूल्याङ्कन छ जुन प्रणालीको भोल्टेज, मूल्याङ्कन गरिएको अपरेटिङ वर्तमान, र LED ड्राइभरको स्टार्ट-अप वर्तमानसँग मेल खान्छ। ठूला एलईडी बारहरू वा धेरै फिक्स्चरहरू प्रयोग गर्दा रिले आवश्यक हुन सक्छ।

के एक 12V रकर स्विच घरको शक्ति संग प्रयोग गर्न सकिन्छ?

होइन, 12V DC को लागि मूल्याङ्कन गरिएको रकर स्विच 120V वा 230V AC सँग प्रयोग गर्न सकिँदैन। AC स्विचलाई AC भोल्टेज, वर्तमान, लोडका प्रकारहरू, र घरायसी बिजुलीको लागि लागू हुने सुरक्षा मापदण्डहरूको लागि मूल्याङ्कन गरिएको हुनुपर्छ।

मेरो LED रकर स्विच अफ हुँदा बेहोस भएर किन चम्किन्छ?

Gizmo वा सर्किटमा लोडबाट सानो चुहावट प्रवाहले मधुरो प्रकाश उत्पन्न गर्दछ। कहिलेकाहीँ यो व्यवस्थाको सट्टामा लोडको छेउमा फरक स्विच वा रिले वा यन्त्र प्रयोग गर्न पनि सकिन्छ।

म कसरी रकर स्विच परीक्षण गर्न सक्छु?

यसको निरन्तरता परीक्षण गर्न पावर स्रोतबाट स्विच हटाउनु पर्छ र मल्टिमिटरलाई निरन्तरता मोडमा सेट गर्नुपर्छ। स्विचको सञ्चालन यस्तो हुनुपर्छ कि यसमा सञ्चालनको क्रममा खुला र बन्द दुवै प्रतिक्रियाहरू छन्। सक्रिय सर्किटमा निरन्तरता परीक्षण कहिल्यै नगर्नुहोस्।

पर्याप्त रूपमा उज्यालो रकर स्विचमा भोल्टेज, वर्तमान, लोडको प्रकार, टर्मिनलहरू, आकार र प्रकार्यहरू छन् जुन यसको वातावरणमा फिट हुन्छ। एउटा सानो 12V सहायक सक्रिय गर्न, एक SPST स्विच उपयुक्त विकल्प हो। यदि त्यहाँ मोटर वा भारी उपकरणहरू संलग्न छन् भने, त्यहाँ रिलेको आवश्यकता हुनेछ, र अन्य विद्युतीय प्रणालीहरूमा फ्यूज र उपयुक्त तारहरूको पनि आवश्यकता छ।
