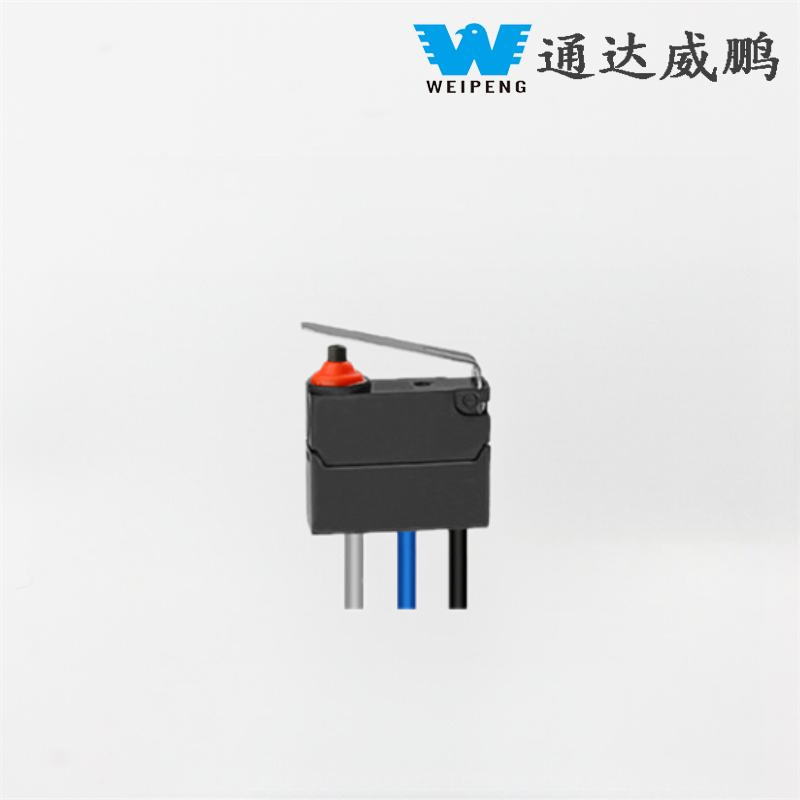

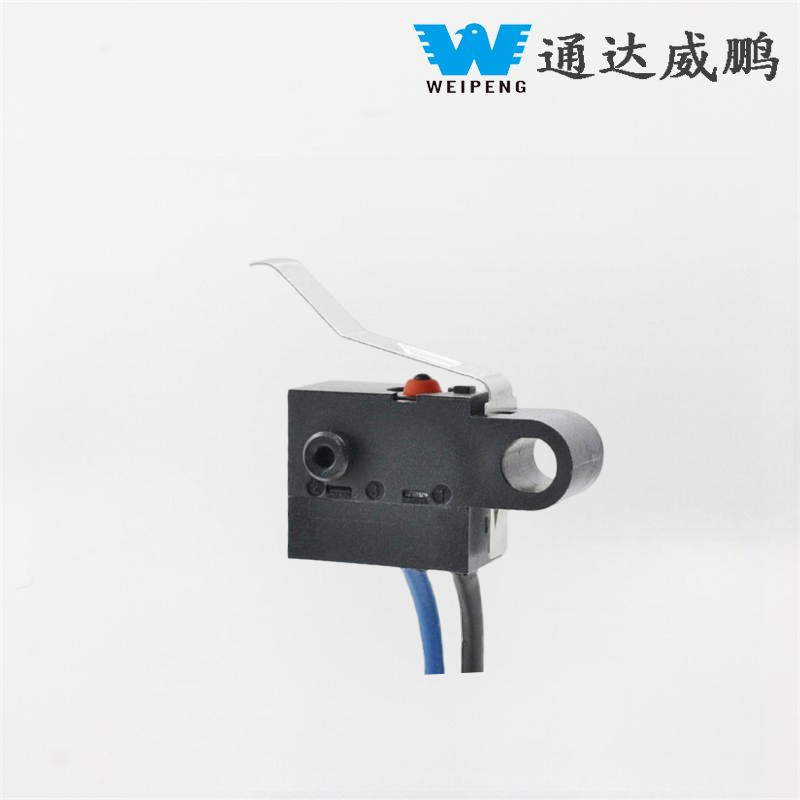

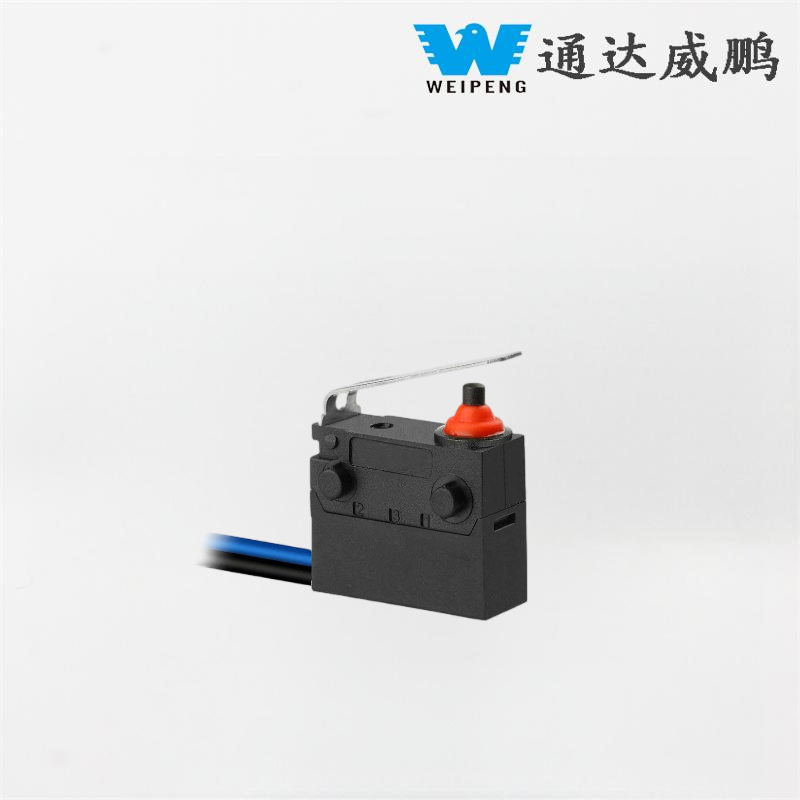

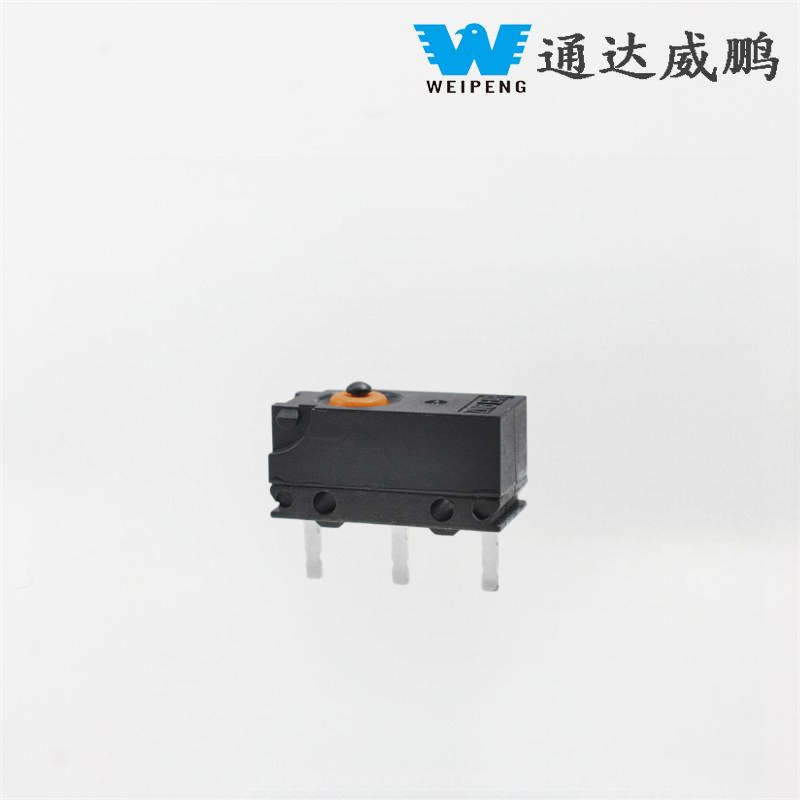

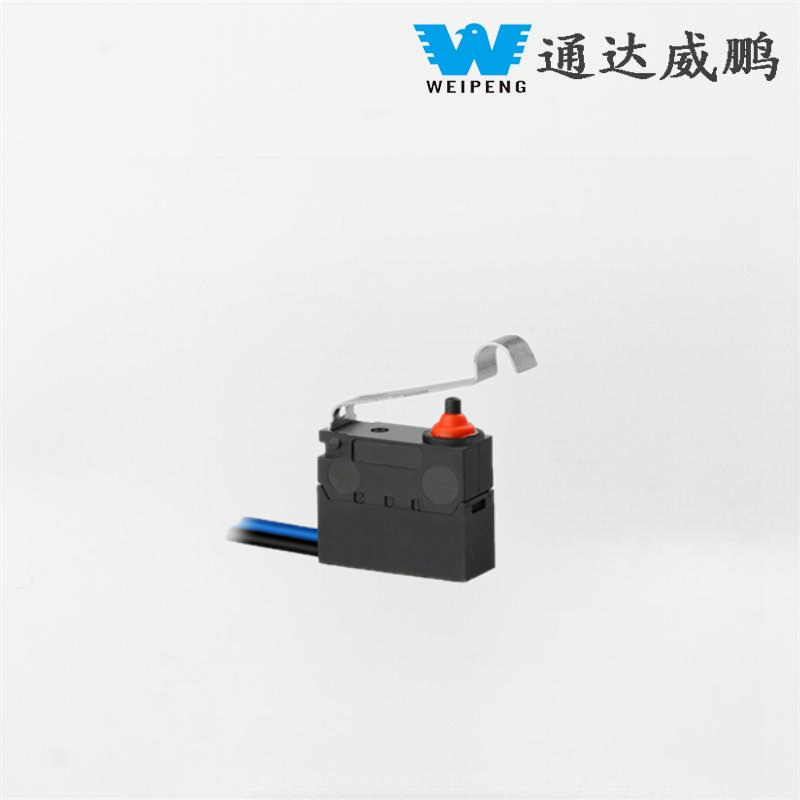

Weipeng तार हार्नेस हाइड्रोलिक लक समर्पित वाटरप्रूफ स्विच

विशेष वातावरण जस्तै आर्द्रता, धुलो र बाहिरी अवस्थाका लागि Yueqing Tongda केबल फ्याक्ट्रीले विकास गरेको कोर उत्पादनको रूपमा, Weipeng Wiring Harness Hydraulic Lock Dedicated Waterproof Switch ले 'IP67 उच्च सुरक्षा र स्थिर विद्युतीय कार्यसम्पादन' को मुख्य फाइदाहरूको रूपमा गर्व गर्दछ। 35 वर्षको स्विच निर्माण विशेषज्ञताको फाइदा उठाउँदै, तिनीहरूले रकर र बटन प्रकारहरू सहित विभिन्न ट्रिगर मोडहरू समावेश गर्दछ, र तिनीहरूलाई कठोर वातावरणमा सर्किट नियन्त्रणको लागि भरपर्दो विकल्प बनाउँदै बाहिरी प्रकाश, भान्साका उपकरणहरू, अटोमोटिभ इलेक्ट्रोनिक्स, औद्योगिक सफाई उपकरणहरू र अन्य परिदृश्यहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

मोडेल:FSK-18-010

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

WEIPENG®नेतृत्व छing Weipeng तार हार्नेस हाइड्रोलिक लक समर्पित वाटरप्रूफ स्विच निर्माता, आपूर्तिrs र निर्यातक।

वाटरप्रूफ माइक्रो स्विच परिचयn

FSK-18 को मुख्य प्रतिस्पर्धात्मकता यसको "मिनिएचराइजेशन र वाटरप्रूफिङको उत्तम सन्तुलन" मा निहित छ, पेटेन्ट गरिएको सील संरचना डिजाइन प्रयोग गरी: उच्च लोचदार नाइट्राइल रबर सीलिङ रिंगहरू खोल जोइन्टहरूमा इम्बेड गरिएको छ, आन्तरिक खाडलहरू भर्नको लागि समग्र पोटिङ प्रक्रियाको साथ मिलाएर, पानीको घुसपैठ र पानीको बाटो पूर्ण रूपमा अवरुद्ध गर्दछ। सुरक्षा स्तर IP67 मा पुग्छ, 1 मिटरको गहिराइमा 30 मिनेटको विसर्जन सहन सक्षम छ, बाथरूम, बाहिरी वर्षा, र आर्द्र औद्योगिक कार्यशालाहरू जस्ता वातावरणमा स्थिर सञ्चालन सुनिश्चित गर्दछ।

अल्ट्रा-कम्प्याक्ट डिजाइनको विशेषता रहेको, समग्र आयामहरूलाई मानक लघु वाटरप्रूफ स्विचहरूको तुलनामा ३०% ले आकार घटाएर १२×६×५ मिमीमा अनुकूलित गरिएको छ। यो सजिलै संग अन्तरिक्ष-प्रतिबन्धित यन्त्रहरूमा सम्मिलित गर्न सकिन्छ जस्तै माइक्रोवेभ कन्ट्रोल प्यानलहरू, लघु सेन्सरहरू, र इन-कार परिशुद्धता मोड्युलहरू, कम्प्याक्ट लेआउटहरूको आवश्यकताहरू पूर्ण रूपमा पूरा गर्दै। यसले तीनवटा स्थापना विधिहरूलाई समर्थन गर्दछ: ठाडो, दायाँ-कोण, र स्न्याप-इन, उपकरणको माउन्टिङ स्थिति परिमार्जन गर्न आवश्यक बिना, 40% द्वारा विधानसभा दक्षता सुधार।

वाटरप्रूफ माइक्रो स्विचसुविधारApplication

मूल्याङ्कन गरिएका प्यारामिटरहरूले बहुविध कन्फिगरेसनहरू प्रस्ताव गर्छन्: AC परिदृश्यहरूले 0.5A/250V AC र 5A/125V AC लाई समर्थन गर्दछ, जबकि DC परिदृश्यहरूले 0.1A/48V DC र 3A/12V DC जस्ता स्तरहरू कभर गर्दछ, साना रिलेहरू र मिनिएचर मोटर्सहरू बिना अतिरिक्त डिजाईन सर्कलहरू सिधा चलाउन अनुमति दिन्छ। टर्मिनल प्रकारहरूले लचिलो अनुकूलन समर्थन गर्दछ, 1.3 × 0.5mm PCB टर्मिनलहरू, 3.2 × 0.5mm सोल्डर टर्मिनलहरू, र नेतृत्व टर्मिनलहरू, PCB माउन्टिङ र साइटमा तारिङ आवश्यकताहरूको लागि उपयुक्त। थप रूपमा, यसले आधारभूत 2-पिन र 3-पिन कन्फिगरेसनहरूलाई समर्थन गर्दछ, कार्यात्मक आवश्यकताहरू पूरा गर्दछ जस्तै सामान्य रूपमा खुला (NO), सामान्यतया बन्द (NC), र एकल-पोल डबल-थ्रो (SPDT)।

नयाँ उर्जा सवारी साधन चार्ज गर्ने बन्दुक र जहाजमा सेन्सरहरूको सिग्नल नियन्त्रणको लागि प्रयोग गरिन्छ, IP67 सुरक्षाको साथ वर्षाको दिन चार्ज गर्दा आर्द्रताको सामना गर्न, -25°C देखि 85°C सम्म चरम इन-कार तापमानको लागि उपयुक्त फराकिलो तापमान दायरा, IATF16949 अटोमोटिभ उद्योग मापदण्डमा प्रमाणित, र वास्तविक 18 महिना पछि सवारी साधनको त्रुटिरहित प्रमाणित।

प्राविधिक विशेषताहरू स्विच गर्नुहोस्:
ITEM	प्राविधिक प्यारामिटर		मूल्य
1	विद्युत मूल्याङ्कन		0.1A 5(2)A 10(3)A 125/250VAC 0.1A 5A 36VDC
2	परिचालन बल		1.0 ~ 2.5N
3	सम्पर्क प्रतिरोध		≤300mΩ
4	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
5	डाइलेक्ट्रिक भोल्टेज	बीचमा गैर-जडान टर्मिनलहरू	500V/0.5mA/60S
		टर्मिनलहरू बीच र धातु फ्रेम	1500V/0.5mA/60S
6	विद्युतीय जीवन		≥50000 चक्र
7	यान्त्रिक जीवन		≥100000 चक्र
8	सञ्चालन तापमान		-25 ~ 105 ℃
9	सञ्चालन आवृत्ति		विद्युतीय: 15 चक्र मेकानिकल: 60 चक्र
10	कम्पन प्रमाण		कम्पन आवृत्ति: 10 ~ 55HZ; आयाम: 1.5 मिमी; तीन दिशाहरू: 1 एच
11	मिलाप क्षमता: डुबेको भागको ८०% भन्दा बढी सोल्डरले ढाकिएको हुनुपर्छ		सोल्डरिंग तापमान: 235 ± 5 ℃ डुब्ने समय: 2~3S
12	मिलाप गर्मी प्रतिरोध		डिप सोल्डरिङ: 260±5℃ 5±1S म्यानुअल सोल्डरिङ: 300±5℃ 2~3S
13	परीक्षण सर्तहरू		परिवेश तापमान: 20 ± 5 ℃ सापेक्षिक आर्द्रता: 65±5% RH हावाको चाप: 86~106KPa
