रकर स्विच अन अफ स्थिति: शुरुआती र विशेषज्ञहरूको लागि पूर्ण गाइड

बुझ्दैरकर स्विचको अन-अफ स्थितिबिजुली वा इलेक्ट्रोनिक उपकरणहरूसँग व्यवहार गर्ने पेशेवरहरू र एमेच्योरहरूका लागि एक धेरै महत्त्वपूर्ण कारक हो। रकर स्विच विभिन्न स्थानहरूमा विभिन्न तरिकामा प्रयोगमा छ, जस्तै घरेलु उत्पादनहरूमा, कार ड्यासबोर्डहरूमा, कम्प्युटर उपकरणहरूमा, पावर स्ट्रिपहरूमा, र कारखानाहरूमा। यदि तपाइँ रकर स्विचले काम गरिरहेको छ वा छैन भनेर निर्धारण गर्ने विधिहरूमा रुचि राख्नुहुन्छ भने, साथै यसको निर्माण, कार्य र असफलता जान्न, त्यसपछि तपाइँ निश्चित रूपमा यस पुस्तिकामा जवाफहरू पाउनुहुनेछ।

रकर स्विच के हो?

रकर स्विच भनेको बिजुलीको स्विच हो जुन ठाडो रूपमा सर्नुको सट्टा थिच्दा चट्टान हुन्छ। रकिङले पनि सर्किट पूरा गर्छ वा तोड्छ र विद्युतीय प्रवाहलाई नियन्त्रण गर्दछ। रकर स्विचहरू इन्जिनियरहरू बीच लोकप्रिय भए। तिनीहरू बलियो, प्रयोग गर्न सजिलो, र भरपर्दो छन्। डिजाइन, आकार र साइजको सन्दर्भमा धेरै प्रकारका रकर स्विचहरू छन्, तर तिनीहरूको प्राथमिक भूमिका उस्तै रहन्छ: भरपर्दो रूपमा स्विच गर्न र बन्द गर्न।

रकर स्विचको अन र अफ स्थिति पहिचान गर्दै

रकर स्विचको संसारमा सामेल भएपछि, दिमागमा आउने पहिलो प्रश्नहरू मध्ये एक हो: स्विच अन वा अफ छ कि छैन भनेर कसरी पत्ता लगाउन सकिन्छ? उद्योगले केही सामान्य सूचकहरू लिएर कामलाई सरल बनाएको छ। स्विचको अगाडि छापिएको वा यसमा इम्बोस गरिएको अन्तर्राष्ट्रिय प्रतीकहरू फेला पार्नुहोस्।

I= अन
O= बन्द

मार्किङको दिशामा स्विच सार्दा, जसले "I" भनिन्छ, यसले प्रश्नमा रहेको विद्युतीय सर्किट पूरा गर्नेछ र यन्त्रलाई खोल्नेछ। यदि स्विच "O" चिन्ह लगाउने दिशामा घुमाइयो भने, जडान अवरुद्ध हुन्छ र उपकरणले काम गर्न छोड्छ। यस्ता साधारण संकेतहरूको लागि धन्यवाद, सुरक्षाको ग्यारेन्टी गर्न सकिन्छ। केहि परिस्थितिहरूमा, "ON" को लागी रातो रङ र "OFF" को लागी कालो वा सेतो रङ पढ्न रङ मानहरू प्रयोग गर्न सकिन्छ।

रकर स्विचहरूको साझा कन्फिगरेसनहरू

रकर स्विचहरू धेरै कन्फिगरेसनहरूमा आउँछन्: एकल पोल सिंगल थ्रो (SPST), डबल पोल सिंगल थ्रो (DPST), सिंगल पोल डबल थ्रो (SPDT), र डबल पोल डबल थ्रो (DPDT)। छनौट गरिएको कन्फिगरेसनले रकर स्विचले कति सर्किटहरू सञ्चालन गर्न सक्छ भनेर संकेत गर्दछ। साथै, यसले स्विचले धेरै स्थानहरूमा आफ्नो कार्य प्रदर्शन गर्न सक्छ कि भनेर प्रकट गर्दछ।

मानक रूपमा, अन-अफ प्रकार्य SPST डिजाइनसँग सम्बन्धित छ, जसमा एउटा छेउले पावर स्रोतलाई सक्रिय (ON) गर्छ र अर्को छेउले यसलाई बन्द (OFF) गर्छ। यद्यपि, DPDT वा SPDT स्विचहरूको प्रकारहरूले दिशा बदल्न वा सर्किटमा विभिन्न जडानहरू बनाउनको लागि थप स्थानहरू समावेश गर्न सक्छ। तपाईंको रकर स्विचको डिजाइनको बारेमा सचेत हुनुले यसलाई जडान गर्न र सही रूपमा प्रयोग गर्न मद्दत गर्दछ।

रकर स्विचहरू र तिनीहरूको अन/अफ स्थितिहरूको अनुप्रयोगहरू

तिनीहरूको सुविधाजनक डिजाइन र प्रयोगको सरलताको कारण, रकर स्विचहरू धेरै उपकरणहरूमा पाइन्छ। यहाँ मुख्य अनुप्रयोगहरू छन् जहाँ अन र अफ स्थितिको उचित पहिचान महत्त्वपूर्ण छ:

घरायसी उपकरणहरू: कफी मेसिन, वाटर कूलर, हुभरहरू र फ्यानहरूको मामलामा, रकर स्विचहरू प्रयोगमा सहजताका कारण प्राथमिकता दिइन्छ।
अटोमोटिभ: रकर स्विच स्थिति सबै कुरा हो जब यो ड्यासबोर्ड, विन्डोज, समायोजन र प्रकाश नियन्त्रण गर्न आउँछ।
औद्योगिक: भारी मेसिनरी सधैं स्पष्ट रूपमा चिन्ह लगाइएको र भरपर्दो स्विचहरूमा भर परेको छ।
इलेक्ट्रोनिक्स र कम्प्युटरहरू: विद्युतीय स्ट्रिपहरू, डिस्प्लेहरू, र चेसिसहरूले पावर र व्यवस्थापनमा कुनै पनि समस्याबाट बच्न रकर स्विचहरूको प्रयोग गर्छन् भन्ने कुरा नगरी जान्छ।

रकर स्विचको बारेमा जानकारी बुझ्न यन्त्रहरूको सहज र सुरक्षित सञ्चालनको लागि महत्त्वपूर्ण छ जुन उदाहरण दिइएको उदाहरणहरूले देखाउँछ। भौतिक स्थितिका साथै प्रतीकहरूको अर्थ बुझ्दा क्षति वा चोटपटक लाग्न सक्ने यन्त्रहरूलाई अनावश्यक रूपमा सुरु गर्न र/वा रोक्न रोक्न मद्दत गर्छ।

अन-अफ स्थितिका लागि भिजुअल र भौतिक संकेतहरू

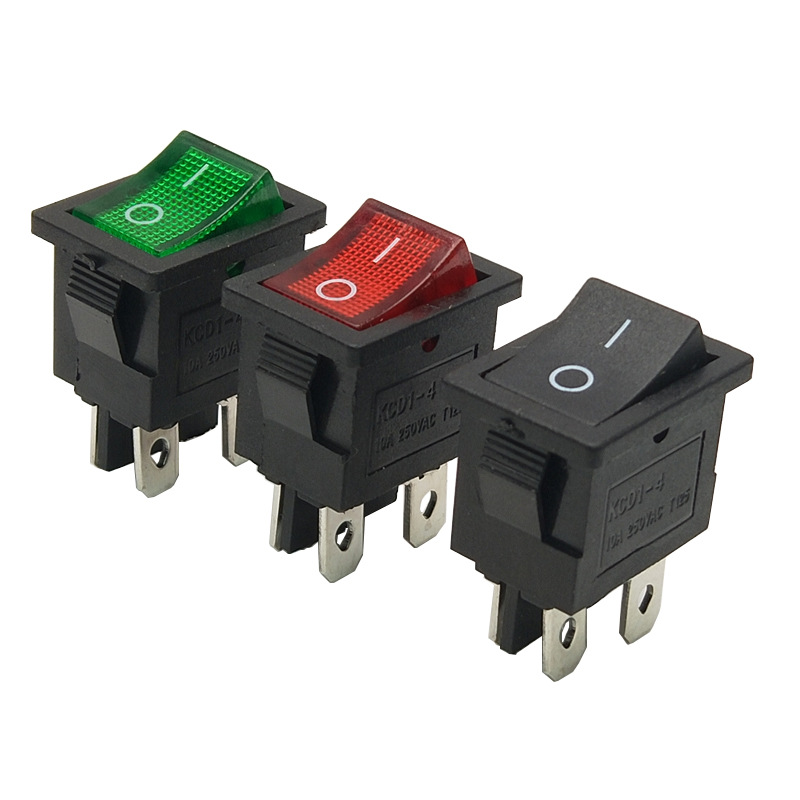

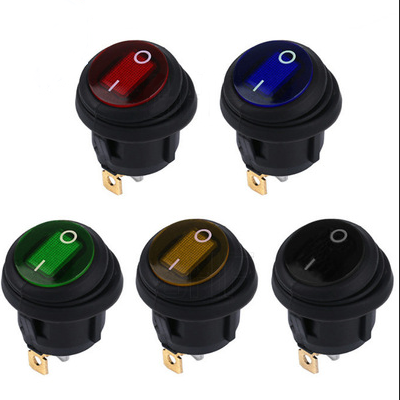

आधारभूत "I" र "O" प्रतीकहरू बाहेक, रकर स्विचहरूले फरक भिजुअल र स्पर्श संकेतहरू पनि समावेश गर्न सक्छन् ताकि प्रयोगकर्ताहरूले यसको अवस्था छिट्टै बुझ्न सक्नेछन्। केही स्वीचहरूमा उज्यालो चिन्हहरू हुन्छन् जहाँ नियन बल्ब वा LED स्विच आफैं स्विच हुँदा स्विच हुन्छ। थप रूपमा, त्यहाँ स्पर्श संकेतकहरू भएका स्विचहरू छन् जसमा असभ्य किनारा वा दोहोरो खोक्रो सतह हुन सक्छ जुन अन र अफ साइडहरूको अनुभूति गर्न सक्षम हुन सक्छ।

स्विचको भौतिक विशेषताहरूले पनि बहुमूल्य जानकारी प्रदान गर्दछ। धेरै जसो अवस्थामा, "अन" सेटिङले अपरेटर तर्फ स्विच स्थानान्तरण गर्न समावेश गर्दछ, जबकि "अफ" स्थिति भनेको स्विचलाई विपरीत दिशामा घुमाउनु हो। प्यानलहरूमा माउन्ट गरिएका यन्त्रहरूमा, निश्चित नियमहरू अनुसार, "ON" माथिल्लो भागमा वा प्रयोगकर्ताको नजिक अवस्थित रहेको स्विचको मानकीकृत प्लेसमेन्ट कायम राख्ने विकल्प हुन सक्छ।

सही अन-अफ प्रकार्यको लागि रकर स्विच कसरी स्थापना र तार गर्ने

रकर स्विचलाई सही रूपमा सेटअप गर्नाले स्विचको अन र अफ स्थितिको उद्देश्य कार्य सुनिश्चित गर्दछ। प्रक्रिया निम्नानुसार छ:

चरण 1: स्विच प्रकार पहिचान गर्नुहोस्
तपाइँ कुन स्विच प्रयोग गरिरहनु भएको छ भनी पत्ता लगाउन, यो SPST, DPST, SPDT, वा DPDT स्विच हो कि भनेर निर्धारण गर्नुहोस् किनभने यसले तपाइँको तार जडानहरू निर्धारण गर्नेछ।
चरण 2: "I" र "O" प्रतीकहरू फेला पार्नुहोस्
माउन्टमा स्विच राख्दा, "I" उपयुक्त छेउमा रहेको सुनिश्चित गर्नुहोस्।
चरण 3: टर्मिनलहरू जडान गर्नुहोस्
तारहरू सामान्यतया पावर स्रोतलाई "लाइभ" टर्मिनलमा जडान गर्ने र उपकरणलाई "लोड" टर्मिनलमा जडान गर्ने कुरा हो जुन तपाइँको निर्माताको निर्देशन द्वारा निर्दिष्ट गरिएको छ।
चरण 4: स्विचमा परीक्षणहरू चलाउनुहोस्
एकचोटि तपाईंले स्विच जडान गरिसकेपछि, "I" थिचेर स्विचले तपाइँको यन्त्र अन गर्छ र "O" ले यसलाई बन्द गर्छ भन्ने कुरा सुनिश्चित गर्न जाँच गर्नुहोस्।

गलत तरिकाले रकर स्विच स्थापना गर्नाले अन/अफ प्रकार्यलाई उल्ट्याउन सक्छ जुन भ्रामक र खतरनाक पनि हुन सक्छ। यदि तपाइँ स्थापना कसरी काम गर्छ भनेर निश्चित हुनुहुन्न भने, यो एक योग्य इलेक्ट्रीशियनलाई सम्पर्क गर्न र स्विचको निर्माताले दिएको तारिङ रेखाचित्रहरू बुझ्न मद्दतको लागि सोध्नु राम्रो हुन्छ।

रकर स्विचहरूको साथ सुरक्षा विचारहरू

बिजुली नियन्त्रणको कुरा गर्दा सुरक्षा अत्यन्त महत्त्वपूर्ण हुन्छ। फेला पार्नका लागि यहाँ केही उत्तम अभ्यासहरू छन्रकर स्विचहरूको अन-अफ स्थिति:

चिन्हहरू खाली गर्नुहोस्: "I" र "O" अक्षरहरूसँग स्पष्ट रूपमा आफ्नो स्विचहरू चिन्ह लगाउन निश्चित हुनुहोस् वा आवश्यक भएमा स्टिकरहरू प्रयोग गर्नुहोस्। स्थिरता: स्विचहरू स्थापना गर्दा, सुनिश्चित गर्नुहोस् कि अन/अफ अभिमुखीकरण अन्य यन्त्रहरू वा प्यानलहरूमा कसरी स्थापना गरिएको छसँग मिल्दोजुल्दो छ। आकस्मिक स्विचिंगबाट जोगिन: गार्ड, कभर वा लक मेकानिकहरू नभएका स्विचहरू प्रयोग नगर्नुहोस् किनभने यो औद्योगिक र भीडभाड कार्यस्थलहरूमा खतरनाक हुन सक्छ। आवधिक सेवा: नियमित रूपमा झर्ने र आँसु, फीका चिन्हहरू वा खराबी हुन सक्ने अन्य कुनै पनि दोषपूर्ण तत्वहरूको लागि स्विचहरू जाँच गर्नुहोस्।

यी सुरक्षा उपायहरू लागू गरेर, तपाईं सुनिश्चित गर्नुहुन्छ कि तपाईं मात्र होइन अरूले पनि रकर स्विच अन-अफ स्थिति निर्धारण गर्न र कुनै पनि सम्भावित विद्युतीय समस्याहरूबाट बच्न सक्षम हुनुहुनेछ।

बारम्बार सोधिने प्रश्नहरू

स्विच अन वा अफ पोजिसनमा छ भने कसरी थाहा पाउने?रकर स्विचहरूको बहुमतले सामान्य ग्राफिक संकेतहरू प्रयोग गर्दछ: "I" ले एक्चुएटरले ON प्रकार्य प्रदर्शन गरिरहेको संकेत गर्दछ, जबकि "O" ले यसले बन्द प्रकार्य प्रदर्शन गरिरहेको संकेत गर्दछ। "I" पक्ष त्यो हो जसले सर्किटलाई पूर्ण बनाउँछ, जबकि "O" पक्षले यसलाई विच्छेद गर्दछ। कुनै संकेतहरू प्रदान नगरिएका उदाहरणहरूमा, निर्माताको म्यानुअललाई सन्दर्भ गर्नुहोस्। थप रूपमा, कहिलेकाहीँ स्विचहरू सक्रिय हुँदा वा प्रयोगकर्ता तर्फ धकेलिएको पक्ष सक्रिय स्थितिमा रहेको अवस्थामा बजाउन सकिन्छ। स्विचहरू टगल गरेर सञ्चालन गरिएको एक साधारण परीक्षण पनि यसको स्थितिको निर्धारणको लागि प्रदर्शन गर्न सकिन्छ।

के सबै रकर स्विचहरू सक्रिय हुँदा उज्यालो हुन्छन्?सबै रकर स्विचहरूमा रोशनी अवस्थित छैन। वातावरण अँध्यारो हुँदा प्रबुद्ध स्विचहरूले केही हदसम्म मद्दत गर्छ भने, नियमित स्विचले मार्किङ वा महसुस मात्र प्रयोग गर्न सक्छ।

के म आफैले रकर स्विच स्थापना गर्न सक्छु?हो, यदि तपाइँ सही तारिङ प्रक्रिया र सुरक्षा मापदण्डहरू अवलोकन गर्नुहुन्छ भने। निश्चित गर्नुहोस् कि तपाईंले स्विचको विशिष्टताहरू जाँच गर्नुभयो र यो सही रूपमा उन्मुख छ र ठीकसँग काम गर्दछ भनेर पुष्टि गर्न तारिङ्ग रेखाचित्रहरू हेर्नुहोस्।

के हुन्छ यदि स्विच पछाडि स्थापना भयो?यदि गलत तरिकाले स्थापना गरिएको छ भने, रकर स्विचले उल्टो काम गर्न सक्छ - जब "O" साइड थिचिन्छ, यसले यन्त्रलाई अन गर्नमा भ्रम पैदा गर्न र खतरा निम्त्याउन सक्छ। एकले अभिमुखीकरणलाई सही तरिकाले नियन्त्रण गर्नुपर्छ र यसलाई स्थापना गरेपछि स्विच कार्यक्षमता जाँच गर्नुपर्छ।

के रकर स्विचहरू उच्च-वर्तमान उपकरणहरूको लागि उपयुक्त छन्?त्यहाँ धेरै रकर स्विचहरू छन् जुन उच्च-भोल्टेज र उच्च-वर्तमान अनुप्रयोगहरूसँग राम्रोसँग काम गर्न सक्छ; यद्यपि, यो सधैँ यो सुनिश्चित गर्न सल्लाह दिइन्छ कि मूल्याङ्कनहरू तपाईंको आवेदनको लागि पर्याप्त छन्। अपर्याप्त मूल्याङ्कन भएको स्विच प्रयोग गर्दा अत्यधिक गर्मी उत्पादन वा खराबी हुन सक्छ।

रकर स्विच अन-अफ समस्याहरू निवारण गर्दै

जबकि केही मेसिनहरू जसले रकर-प्रकार स्विचहरू सुविधा दिन्छ तिनीहरूको स्थितिमा परिवर्तनहरूको लागि उचित प्रतिक्रिया गर्दैन। स्विचको अन र अफ प्रकार्यको समस्या निवारणमा स्विच र सर्किट दुवैको अनुसन्धान समावेश छ:

- सुरु गर्नको लागि, स्थान स्थापित गर्नका लागि प्रकाश संकेतकहरूसँग "I"/"O" प्रतीकहरू जस्तै दृश्य संकेतकहरू जाँच गर्नुहोस्।
- त्यस पछि, बिजुली बन्द गर्नुहोस् र कुनै पनि लुगा र आँसु, खिया, वा मेकानिकल ब्रेकडाउनको लागि स्विच जाँच गर्नुहोस्। रकिङ प्रकार्य/भाग कुनै पनि खराबी बिना सजिलै सञ्चालन गर्नुपर्छ।
- "I" स्थितिमा फर्किँदा स्विचले सफलतापूर्वक सर्किट सिर्जना गर्छ र "O" मा हुँदा अवरोध गर्छ भनी जाँच गर्नको लागि निरन्तरता परीक्षक वा मल्टिमिटर प्रयोग गर्नुहोस्।
- यदि त्यहाँ धेरै स्विचहरू छन् भने, तिनीहरूको एकसमान स्थापना र तारिङ योजनाको अनुपालन सुनिश्चित गर्नुहोस्।

यदि स्विचले काम गर्न छोडेको छ भने, यो स्विच परिवर्तन गर्न आवश्यक हुन सक्छ। स्विचहरू प्रतिस्थापन गर्दा, सम्भव भएसम्म मूल चश्माको साथ स्विचहरू प्रयोग गर्न निश्चित हुनुहोस्, विशेष गरी जब यो भोल्टेज र वर्तमान आवश्यकताहरूको कुरा आउँछ।

अन-अफ नियन्त्रणको लागि रकर स्विचहरूको विकल्पहरू

यद्यपि रकर स्विचहरू यी दिनहरूमा सबैभन्दा लोकप्रिय स्विच प्रकारहरू हुन्, तिनीहरू अन-अफ कार्यक्षमताको लागि मात्र विकल्प उपलब्ध छैनन्। अन्य स्विच प्रकारहरूमा टगल स्विचहरू, पुश-बटन स्विचहरू, रोटरी स्विचहरू, र स्लाइड स्विचहरू समावेश छन्। यी सबै प्रकारका स्विचहरूमा फरक डिजाइन र सुविधाहरू छन्। उदाहरणका लागि, टगल स्विचहरूमा लीभर मेकानिजम हुन्छ जसले स्विचलाई एक स्थानबाट अर्को स्थानमा तान्दछ जबकि पुश-बटन स्विचहरू बटन थिचेर र रिलिज गरेर सक्रिय हुन्छन्। स्विचको प्रकारको चयनले स्थायित्व, एर्गोनोमिक्स, वा सौन्दर्य लुकको सन्दर्भमा विशिष्ट अनुप्रयोगलाई के चाहिन्छ भन्नेमा निर्भर गर्दछ।

रकर स्विचहरू मर्मत र प्रतिस्थापन गर्दै

अन-अफ स्थितिको सन्दर्भमा यसको निर्भरता सुनिश्चित गर्न तपाईंको रकर स्विच कायम राख्न आवश्यक छ। स्विच सफा गर्दा सावधानी अपनाउनुहोस्, किनकि फोहोर र आर्द्रताको उपस्थितिले चिन्हहरूमा हस्तक्षेप गर्न सक्छ। यदि तपाईंको रकर स्विच टाँसिने महसुस गर्न थाल्छ, खराबी को संकेत देखाउँछ, वा क्षतिग्रस्त भएको छ, यसलाई प्रतिस्थापन सामान्यतया उपयुक्त प्रतिक्रिया हो। प्रतिस्थापन हालको मूल्याङ्कन, भोल्टेज, र भौतिक आयामहरूको सन्दर्भमा अनुरूप हुनुपर्छ। पहिले छलफल गरिए जस्तै तार र अभिमुखीकरण विधिहरू प्रयोग गर्नुहोस्।

उत्कृष्ट चयन गर्दैरकर स्विचतपाइँको आवेदन को लागी

रकर स्विच चयन गर्दा, यो सुनिश्चित गर्न आवश्यक छ कि स्विचको मूल्याङ्कन उपकरणको विद्युतीय आवश्यकताहरूको लागि उपयुक्त छ। आदर्श रूपमा, एकले रकर स्विचहरू खोज्नुपर्छ जसमा स्विचको सक्रिय र बन्द सञ्चालनलाई संकेत गर्ने स्पष्ट चिन्हहरू छन्, टिकाउ सामग्रीहरू प्रयोग गरेर बनाइएका छन्, र सञ्चालन गर्न सजिलो छ। यदि दृश्यता सर्वोपरी भएको वातावरणमा स्विच प्रयोग गर्ने हो भने, प्रबुद्ध स्विचहरू उत्तम विकल्प हुन्। उच्च वर्तमान यन्त्रहरूले स्विचहरू प्रयोग गर्नुपर्छ जसमा शीर्ष-ग्रेड सम्पर्कहरू र इन्सुलेशन सुविधा हुन्छ। रकर स्विच सधैं अन वा अफ पोजिसनमा छ कि छैन भनेर प्रयोगकर्ताहरू सचेत छन् भनी सुनिश्चित गर्न स्विचको डिजाइनलाई ध्यानपूर्वक मूल्याङ्कन गर्नुहोस्, यसरी कुनै पनि गल्तीहरू बेवास्ता गर्नुहोस्।

त्यसोभए, सारांशमा, अन-अफ स्थितिमा मास्टर रकर स्विचहरूको अर्थ प्रतीकहरू, भौतिक संकेतहरू, तारहरू, प्रयोग र सुरक्षा बुझ्नु हो। रकर स्विचहरू सावधानीपूर्वक छनोट, स्थापना र मर्मत गरेर, तपाईंले आफ्नो विद्युतीय उपकरणहरू सञ्चालन गर्न सुरक्षित छन् भनी सुनिश्चित गर्नुहुनेछ। यदि तपाईं प्राविधिक, इन्जिनियर, शौक, वा केवल गृह उपकरणहरू नियन्त्रण गर्दै हुनुहुन्छ भने यसले फरक पार्दैन; तपाईं रकर स्विचहरू, साथै सामान्य समस्याहरू समाधान गर्न यो गाइड प्रयोग गर्न सक्नुहुन्छ।
