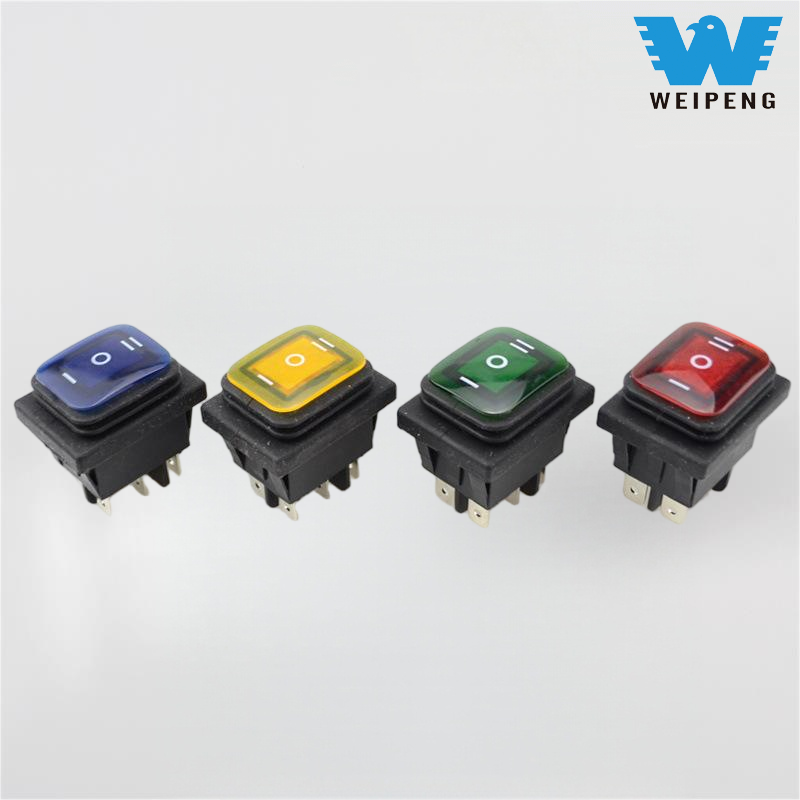

6-पिन रकर स्विच कसरी काम गर्दछ?

तपाईंले सायद दुई पटक सोच्न बिना एक फ्लिक गर्नुभएको छ। रकर स्विचको त्यो सन्तोषजनक क्लिक जताततै छ—तपाईँको सम्प पम्प, कार सिट हीटर, वा बेन्च ग्राइन्डरमा। तर जब तपाइँ मानक लाइट स्विच फ्लिप गर्नुहुन्छ, तपाइँ केवल एक तार तोड्नुहुनेछ। त्यसोभए किन ए6-पिन रकर स्विचछ वटा धातुको प्वालहरू तल लुकाउन आवश्यक छ? किनभने यो सानो कम्पोनेन्ट अन/अफ बटन मात्र होइन। यो एक सानो ट्राफिक प्रहरी हो। यसले एकैचोटि दुईवटा स्वतन्त्र सर्किटहरू नियन्त्रण गर्दछ, र केही अवस्थामा, यसले तपाईंलाई पावर लाइभ छ भनी बताउँछ। हुड पप गरौं र ती पिनहरूले वास्तवमा के गर्छ हेरौं।

6-पिन रकर स्विच एक डबल-पोल, डबल-थ्रो (DPDT) स्विच हो। सादा अङ्ग्रेजीमा, यसको मतलब यसले दुई अलग-अलग यन्त्रहरू वा एउटै यन्त्रको दुई कार्यहरू एकैसाथ नियन्त्रण गर्न सक्छ। एउटा साधारण 2-पिन स्विचको विपरीत जसले एकल तार मात्र काट्छ, यो एउटा थप जटिल कार्यहरूको लागि हो जहाँ तपाईंले मोटर रिभर्स गर्न वा दुई पावर स्रोतहरू बीच स्विच गर्न आवश्यक छ।

यसले कसरी काम गर्छ भनेर बुझ्नको लागि, तपाईंले पिन लेआउट जान्न आवश्यक छ। तपाईंलाई ईन्जिनियरिङ् डिग्री आवश्यक छैन; केवल जोडीमा तिनीहरूलाई सोच्नुहोस्।

- पिन १ र २ (इनपुटहरू): यी तपाइँको "सामान्य" टर्मिनलहरू हुन्। तिनीहरू सामान्यतया तपाईंको मुख्य पावर स्रोत (ब्याट्री वा भित्ता एडाप्टर) मा जडान हुन्छन्।

- पिन ३ र ४ (आउटपुट सेट १): यी पहिलो उपकरण वा पहिलो प्रकार्यमा जडान हुन्छन् (जस्तै, मोटरमा "फर्वार्ड")।

- पिन ५ र ६ (आउटपुट सेट २): यी दोस्रो प्रकार्यमा जडान हुन्छन् (जस्तै, "रिभर्स")।

तपाईंले यसलाई फ्लिप गर्दा के हुन्छ?

यहाँ जादुई चाल छ। रकर भित्र एक धातु पुल छ जुन तपाईं यसलाई थिच्दा चल्छ।

- स्थिति 1 (अप/अन): पुलले पिन 1 लाई पिन 3 लाई जोड्दछ, र एकै साथ पिन 2 लाई पिन 5 जोड्दछ। कार्य A मा शक्ति प्रवाह हुन्छ।

- स्थिति 2 (केन्द्र/बन्द): केहि पनि जडान छैन। पुल तटस्थ मा बस्छ। सर्किट मरेको छ।

- स्थिति 3 (डाउन/अन B): पुलले पिन 1 लाई पिन 4 र पिन 2 लाई पिन 6 जोड्दछ। अब बिजुली प्रकार्य B मा प्रवाह हुन्छ।

एक खरीददारको रूपमा, तपाईंलाई सामान्यतया दुई विशिष्ट समस्याहरूको लागि 6-पिन रकर स्विच चाहिन्छ:

1. डीसी मोटरलाई उल्टाउँदै: विन्च वा लिफ्टको बारेमा सोच्नुहोस्। तपाईंले माथि जानको लागि सकारात्मक भोल्टेज पठाउनु पर्छ, र तल जानको लागि ध्रुवता उल्टो। 4-पिन स्विचले यो सुरक्षित रूपमा गर्न सक्दैन, तर६-पिनडिजाइनले आन्तरिक रूपमा "क्रसओभर" ह्यान्डल गर्दछ।

2. दोहोरो भोल्टेज नियन्त्रण: हुनसक्छ तपाइँसँग 12V र 24V मा चल्ने यन्त्र छ, वा तपाइँ "ब्याट्री पावर" र "जेनेरेटर पावर" बीच छनौट गर्न चाहनुहुन्छ। यो स्विचले दुवै रेखाहरूलाई अलग गर्छ।

प्रकाश मुद्दा (एक सामान्य क्रेता टाउको दुखाइ)

धेरै 6-पिन रकर स्विचहरूमा निर्मित एलईडी हुन्छ। यद्यपि, यी बत्तीहरूलाई जमिन मार्ग चाहिन्छ। यदि तपाईंको स्विच बत्ती बलिरहेको छैन भने, यो भाँचिएको मान्नुहोस्। तपाईंले सम्भवतः "ग्राउन्ड" पिन (प्रायः पिन 7 वा ब्रान्डको आधारमा छुट्टै टर्मिनल) मा एक विशिष्ट ग्राउन्ड तार चलाउन आवश्यक छ। यदि तपाइँ LED लाई बेवास्ता गर्नुहुन्छ भने, मेकानिकल स्विचिङ अझै राम्रो काम गर्दछ।

टेकअवे

एक क्षणको लागि जटिल तारिङ रेखाचित्रहरू बिर्सनुहोस्। केवल याद गर्नुहोस्: ए6-पिन रकर स्विचदुई अलग-अलग 3-पिन स्विचहरू एउटै घरमा टाँसिएका छन्। यो एकल बटन प्रयोग गरेर दुई फरक कार्यहरू (जस्तै उच्च/कम गति वा अगाडि/पछाडि) ह्यान्डल गर्न अवस्थित छ। यदि तपाईंको परियोजनालाई मोटर उल्टाउन वा दुई पावर स्रोतहरू प्रबन्ध गर्न आवश्यक छ भने, तपाईंलाई अन्ततः थाहा छ किन आधारभूत 2-पिन स्विचले यसलाई काट्दैन।
