HK-14 डुअल 6-पिन मोटर फर्वार्ड र रिभर्स लिमिट स्विच

Yueqing Tongda वायर इलेक्ट्रिक फ्याक्ट्रीको माइक्रो स्वीच श्रृंखलाको बेन्चमार्क मोडेलको रूपमा, HK-14 डुअल 6-पिन मोटर फर्वार्ड र रिभर्स लिमिट स्विचले यसको मुख्य फाइदाहरूको रूपमा "उच्च संवेदनशीलता, अति-लामो आयु, र बहु-दृश्य अनुकूलनता" विशेषताहरू समावेश गर्दछ। कम्पनीको 35 वर्षको स्विच निर्माण विशेषज्ञतालाई एकीकृत गर्दै, यो घरेलु उपकरणहरू, अटोमोटिभ इलेक्ट्रोनिक्स, औद्योगिक स्वचालन, र अन्य क्षेत्रहरूमा एक प्रमुख नियन्त्रण घटक भएको छ, यसको न्यूनतम सम्पर्क अन्तर र द्रुत कार्य संयन्त्रलाई धन्यवाद। यसको प्रदर्शन र विश्वसनीयता विश्वव्यापी धेरै आधिकारिक संस्थाहरू द्वारा प्रमाणित गरिएको छ, आला बजारमा यसको मुख्यधारा स्थिति सुरक्षित गर्दै।

मोडेल:HK-14-1X-16AP-1157

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

WEIPENG® एक अग्रणी HK-14 डुअल 6-पिन मोटर फर्वार्ड र रिभर्स लिमिट स्विच निर्माता, आपूर्तिकर्ता र निर्यातक हो।

माइक्रो स्विच परिचय

HK-14 ले प्राविधिक विशिष्टताहरूमा कडा प्रतिस्पर्धात्मकता देखाउँछ र विशेष गरी उच्च-फ्रिक्वेन्सी, उच्च-परिशुद्धता नियन्त्रण आवश्यकताहरूको लागि उपयुक्त छ। सम्पर्कहरू उच्च प्रवाहकीय मिश्र धातु सामग्रीबाट बनेका छन्, ≤30mΩ को प्रारम्भिक सम्पर्क प्रतिरोधको साथ, 5A बाट 25A सम्म स्थिर रूपमा प्रवाहहरू बोक्न सक्षम छ, र AC 125V/250V र DC 12V/24V सहित धेरै भोल्टेज परिदृश्यहरूसँग मिल्दो छ, साना घरेलु उपकरणहरूका साना उपकरणहरूको आवश्यकताहरू पूरा गर्न।

ट्रिगर गर्ने कार्यसम्पादनको सन्दर्भमा, उत्पादनले स्न्याप-एक्शन मेकानिजमको प्रयोग गर्दछ, केवल 0.5-1.6mm को अपरेटिङ स्ट्रोक र 0.25-4N बीचको अपरेटिङ फोर्सको साथ। यसले द्रुत ट्रिगर प्रतिक्रिया र स्पष्ट प्रतिक्रिया प्रदान गर्दछ, प्रभावकारी रूपमा "झूटा ट्रिगर" र "ट्रिगर ढिलाइ" को समस्याहरूलाई बेवास्ता गर्दछ। आयु धेरै उद्योग मापदण्डहरू भन्दा बढी छ: मेकानिकल जीवन 1 मिलियन चक्रहरू भन्दा बढी छ, र विद्युतीय जीवन 50,000 चक्रहरूमा पुग्छ, माइक्रोवेभ ओभन र अटोमोटिभ इलेक्ट्रोनिक्स जस्ता उच्च-फ्रिक्वेन्सी उपयोग परिदृश्यहरूमा दीर्घकालीन स्थिर सञ्चालन सक्षम पार्दै।

वातावरणीय अनुकूलनता पनि उत्तिकै प्रभावशाली छ। उत्पादनले -25 ℃ देखि 125 ℃ सम्मको फराकिलो तापक्रम दायरामा काम गर्न सक्छ, 1.5mm को एम्प्लिच्युडको साथ 10-55Hz मा तीन-अक्ष कम्पन परीक्षण पास गर्न सक्छ, ≥100MΩ (500VDC) को इन्सुलेशन प्रतिरोध कायम राख्न सक्छ, र 1000in शप इन्डस्ट्रियल कार्यसम्पादनमा पनि 1000inshop को बीचमा भोल्टेज सहन सक्छ। कम्पन वातावरण वा कार इन्जिन डिब्बे को उच्च-तापमान अवस्था।

Leqing Tongda को पूर्ण-प्रक्रिया गुणस्तर नियन्त्रण प्रणालीमा भर पर्दै, HK-14 ले कच्चा मालदेखि तयार उत्पादनहरूमा धेरै कठोर परीक्षणहरू पार गर्छ:

कच्चा माल परीक्षण: सम्पर्क सामग्री स्पेक्ट्रल विश्लेषण, वसन्त टुक्रा लोच र थकान परीक्षण, र कोर कम्पोनेन्टहरू अटोमोटिभ मापदण्डहरू पूरा गर्न सुनिश्चित गर्न कोसिङ एजिङ प्रतिरोध परीक्षणहरू;

उत्पादन परीक्षण: भिजुअल निरीक्षण प्रणालीहरूसँग सुसज्जित पूर्ण रूपमा स्वचालित परिशुद्धता असेंबली लाइनहरू, ± 0.01mm भित्र मुख्य आयामी त्रुटिहरू नियन्त्रण गर्दै लगातार एक्चुएशन शुद्धता सुनिश्चित गर्न;

समाप्त उत्पादन परीक्षण: 10 परीक्षणहरूको लागि 100% पास दर, उच्च र कम तापक्रम साइकल चलाउने (-40 ℃ देखि 120 ℃), 48-घण्टा नुन स्प्रे जंग, लाखौं थिच्ने चक्र, कम्पन र प्रभाव परीक्षणहरू सहित।

माइक्रो स्विच प्यारामिटर (विशिष्टता)

प्राविधिक विशेषताहरू स्विच गर्नुहोस्:
ITEM	प्राविधिक प्यारामिटर		मूल्य
1	विद्युत मूल्याङ्कन		5(2)A/10A/16(3)A/21(8)A 250VAC
2	सम्पर्क प्रतिरोध		≤30mΩ प्रारम्भिक मान
3	इन्सुलेशन प्रतिरोध		≥100MΩ (500VDC)
4	डाइलेक्ट्रिक भोल्टेज	बीचमा गैर-जडान टर्मिनलहरू	1000V/0.5mA/60S
		टर्मिनलहरू बीच र धातु फ्रेम	3000V/0.5mA/60S
5	विद्युतीय जीवन		≥50000 चक्र
6	यान्त्रिक जीवन		≥1000000 चक्र
7	सञ्चालन तापमान		-25 ~ 125 ℃
8	सञ्चालन आवृत्ति		विद्युतीय : 15 चक्र मेकानिकल: 60 चक्र
9	कम्पन प्रमाण		कम्पन आवृत्ति: 10 ~ 55HZ; आयाम: 1.5 मिमी; तीन दिशाहरू: 1 एच
10	मिलाप क्षमता: डुबेको भागको ८०% भन्दा बढी सोल्डरले ढाकिएको हुनुपर्छ		सोल्डरिंग तापमान: 235 ± 5 ℃ डुब्ने समय: 2~3S
11	मिलाप गर्मी प्रतिरोध		डिप सोल्डरिङ: 260±5℃ 5±1S म्यानुअल सोल्डरिङ: 300±5℃ 2~3S
12	सुरक्षा स्वीकृतिहरू		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	परीक्षण सर्तहरू		परिवेश तापमान: 20 ± 5 ℃ सापेक्षिक आर्द्रता: 65±5% RH हावाको चाप: 86~106KPa

माइक्रो स्विच सुविधा र आवेदन

1.Sate, भरपर्दो आधारभूत स्विच
2. राम्रो उपस्थिति, कडा कन्टिगरेसन। विशेषता: सानो सम्पर्क धीरज, द्रुत कार्य, उच्च संवेदनशीलता र सानो 3. सञ्चालन यात्रा।
4. लामो लाइट, उच्च विश्वसनीयता
5. विभिन्न प्रकारका सम्पर्क टर्मिनलहरू
6. तापमान डिग्री को एक प्रकार
7. विभिन्न प्रकारका लिभरहरू
8. थिमोसेटिंग प्लास्टिक वा थिमोप्लास्टिक अपनाउनुहोस्
9. घरेलु एपिलियन इलेक्ट्रोनिन्क उपकरण स्वचालित मेसिन कम्युनिकेसन इक्वियनकार इलेक्ट्रोन, उपकरण र 10. इन्स्टुमेन्ट, इलेक्ट्रिक गति उपकरण आदिमा व्यापक रूपमा प्रयोग गरिन्छ।

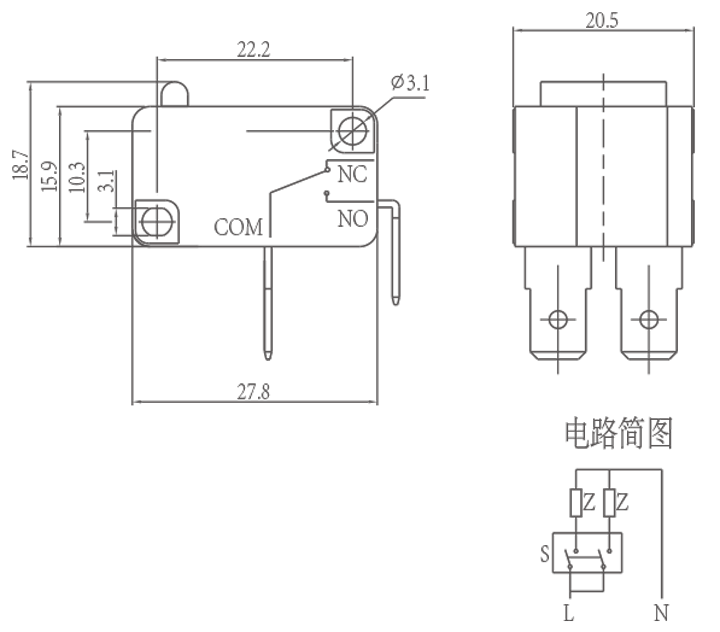

माइक्रो स्विच विवरण
